环形导轨拐弯原理,环形导轨如何实现拐弯的?

更新时间  2021-10-25 11:16 阅读

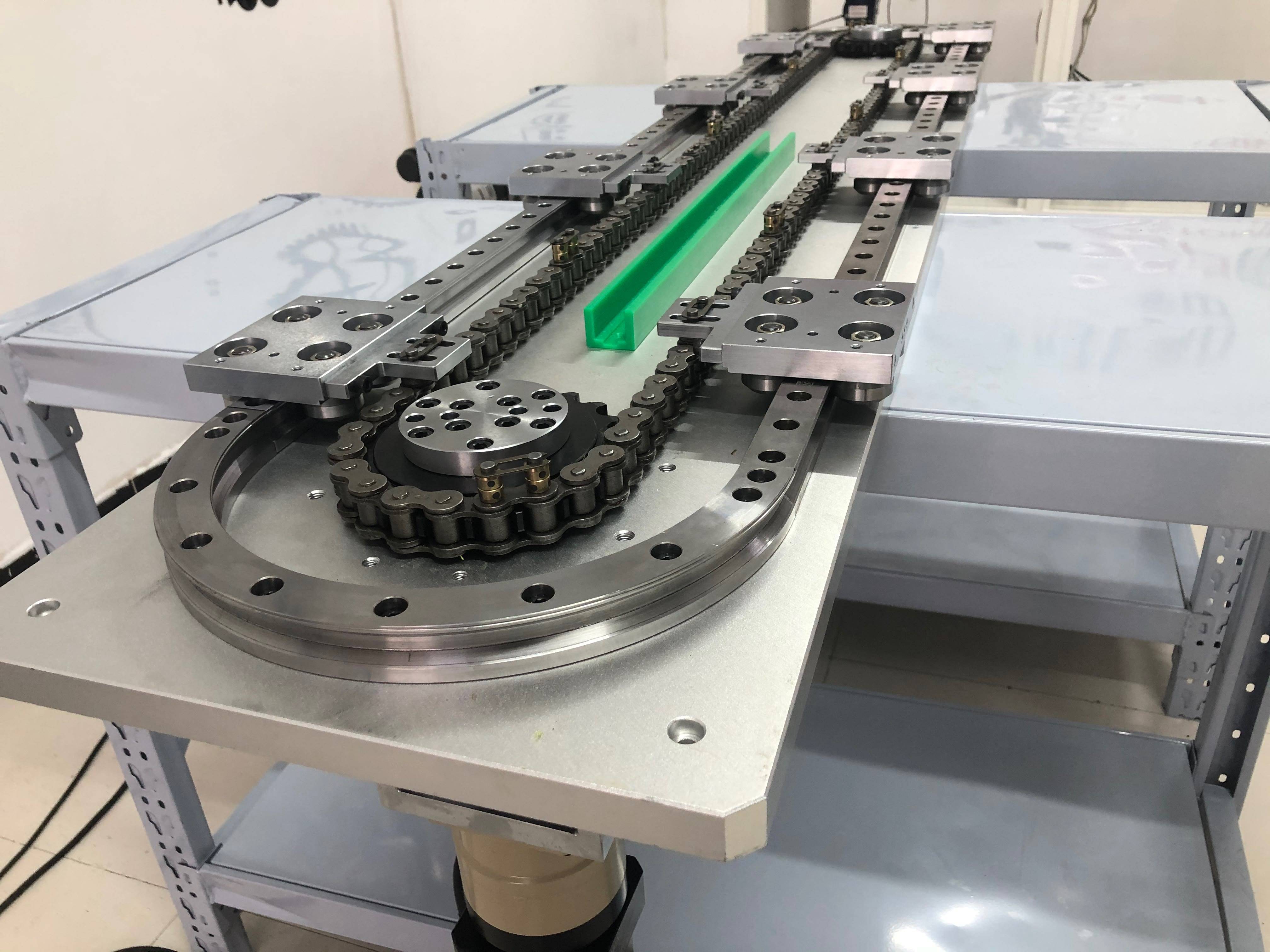

滚轮环状导轨做为高精密环状生产流水线的关键部件,+臻域环形导轨+是由平行线导轨和弧形导轨构成;组合轴承怎样可以和平行线导轨和弧形导轨都相互配合,基本原理如下所示:如下图所显示

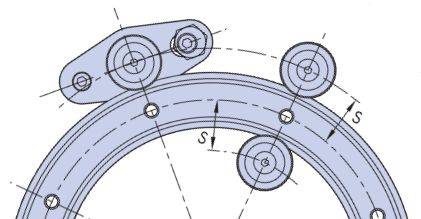

组合轴承的四个滚轮在弧形导轨两边的高精密V型表面翻转,每侧的2个滚轮的中心的轨迹是同一条斜线,和弧形导轨是同一个圆心点的;

两边的两根弧形轨迹,是同圆心点的如下图所显示,组合轴承的四个滚轮在平行线导轨高精密V型表面翻转,每侧的2个滚轮的中心的轨迹,为同一条平行线;

两边的两根轨迹,是水平的,中间的距離是不变的:

环形导轨拐弯原理

在明确四个滚轮的相对位置时,等同于用两根平行面的匀速直线运动运动轨迹和两根同舟的斜线轨迹交叉(交叉的部位是有注重的,必须考虑到转折期的活动特性),两平行面平行线间的距離相当于两同舟斜线间的间距,那样四个相交点便是滚轮中心的部位;

滚轮那么布局时,在平行线导轨上和弧形导轨上,滚轮和导轨都相互配合,沒有空隙的,这就保证了直线模组和平行线导轨弧形导轨各自的相互配合:直线模组处在平行线

导轨和弧形导轨的转折期的情况下,要如何防止卡死和摆脱的产生?

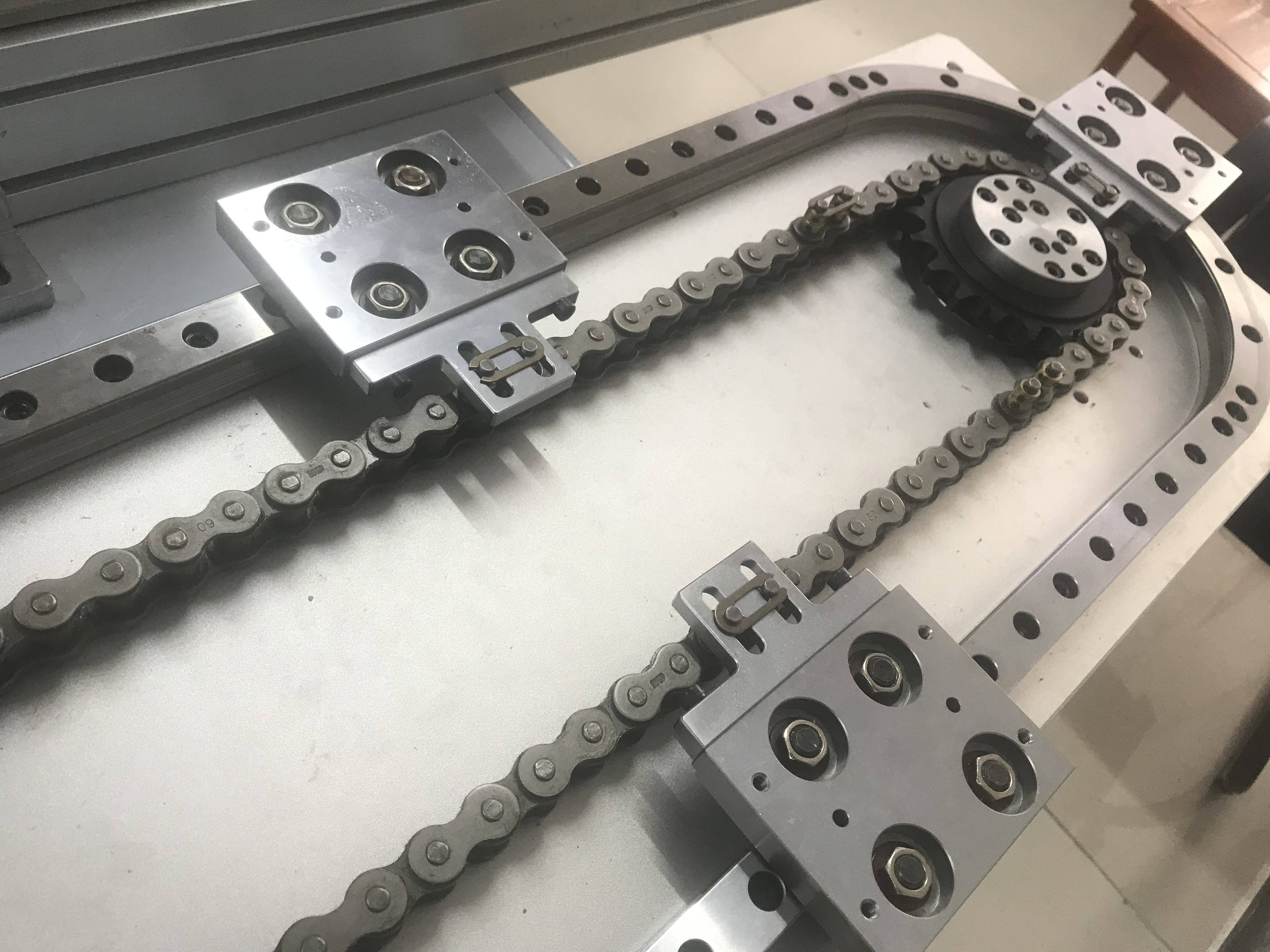

一:滚轮布局:如上图所述所显示,4个滚轮的中心连起來,并并不是一个长方形;如果是正方形的,在转折期便会卡住;只是展现靠外的2个滚轮的中心距比较大,当直线模组从平行线导轨进到弧形导轨,或是相反的情况下,会发生滚轮伸出的状况;那样就不容易卡住:

二:平行线导轨和弧形导轨的有序推进:为了更好地确保在转折期滚轮的顺利根据,臻域环形导轨对每根弧形导轨的两边开展了独特的专业生产加工,视角比180度稍微小些,挨近顶端的两侧的V型导轨面通过精抛,产生独特运动轨迹,保证和平行线导轨的紧密连接的光滑;更主要的是,这一独特运动轨迹的功效为:滚轮和导轨中间形成缝隙的流程時间很短,是渐变色的全过程,并不是基因突变的,非常好的避免了冲击性的造成。 即便空隙大的情况下,V型导轨仍然卡在滚轮的V型槽里,因此不容易产生直线模组摆脱的状况。

直线模组在环状导轨上运行的情况下,仅有在转折期会出现细微的间距造成,其他环节直线模组和导轨中间全是有扭矩的相互配合;可以说,环状导轨不仅能够转弯,并且运作的刚度非常好,合适快速运用。

假如运用不允许这类空隙的存有,如下所示2个计划方案可选择:

一:可转为安装组合轴承组合轴承上,有俩对滚轮,每对滚轮固定不动在一般安裝板上,这一安裝板和轴承安装在一起,可以环绕着滚动轴承的中心轴旋转,保证运作操作过程中,四个滚轮和导轨自始至终严密触碰。

二:臻域环状导轨组合轴承上面有三个滚轮,臻域环状导轨选用独特制作工艺,导轨的剖面规格是转变的坚信各位了解环状导轨又称为弧形导轨。 它凭着灵便多样的组装方法,既能够将整弧形导轨做为基座,把转动活动的构件安裝在上面,根据弧形导轨来推动构件开展旋转。 环状导轨系统软件适用持续性健身运动和间断性健身运动,可以通过预程序编写将组合轴承终止在操作系统中的任意部位。

组合轴承等间隔精准定位,并以高韧性同步皮带联接,使交流伺服电机经过同步皮带完成好几个组合轴承的同歩传动系统,可在间歇性健身运动运用。 安裝在操作系统中所有必须反复精准定位的平行线版一部分,可精精准定位安装组合轴承,并将组合轴承锁住为停止情况。 环状导轨的效果是将好几个工序集成化在循环系统生产流水线或装配流水线上,对比传动带线,具备更小的健身运动空隙,高刚度,高速运行,及其高精度等级。 滚轮环状导轨做为高精密环状生产流水线的关键部件,是由平行线导轨和弧形导轨构成;组合轴承怎样可以和平行线导轨和弧形导轨都相互配合,基本原理如下图所显示,组合轴承的四个滚轮在弧形导轨两边的高精密V型表面翻转,每侧的2个滚轮的中心的轨迹是同一条斜线,和弧形导轨是同一个圆心点的;两边的两根弧形轨迹,是同圆心点的。 如下图所显示,组合轴承的四个滚轮在平行线导轨高精密V型表面翻转,每侧的2个滚轮的中心的轨迹,为同一条平行线;两边的两根轨迹,是水平的,中间的距離是不变的。

在明确四个滚轮的相对位置时,等同于用两根平行面的匀速直线运动运动轨迹和两根同舟的斜线轨迹交叉(交叉的部位是有注重的,必须考虑到转折期的活动特性),两平行面平行线间的距離相当于两同舟斜线间的间距,那样四个相交点便是滚轮中心的部位;滚轮那么布局时,在平行线导轨上和弧形导轨上,滚轮和导轨都相互配合,沒有空隙的,这就保证了直线模组和平行线导轨弧形导轨各自的相互配合。 直线模组处在平行线

导轨和弧形导轨的转折期的情况下,要如何防止卡死和摆脱的产生?

一:滚轮布局:如上图所述所显示,4个滚轮的中心连起來,并并不是一个长方形;如果是正方形的,在转折期便会卡住;只是展现靠外的2个滚轮的中心距比较大,当直线模组从平行线导轨进到弧形导轨,或是相反的情况下,会发生滚轮伸出的状况;那样就不容易卡住。

二:平行线导轨和弧形导轨的有序推进:为了更好地确保在转折期滚轮的顺利根据,鸿姿传动系统对每根弧形导轨的两边开展了独特的专业生产加工,挨近顶端的两侧的V型导轨面通过精抛,产生独特运动轨迹,保证和平行线导轨的紧密连接的光滑;更主要的是,这一独特运动轨迹的功效为:滚轮和导轨中间形成缝隙的流程時间很短,是渐变色的全过程,并不是基因突变的,非常好的避免了冲击性的造成。 即便空隙较大的情况下,V型导轨仍然卡在滚轮的V型槽里,因此不容易产生直线模组摆脱的状况。 直线模组在环状导轨上运行的情况下,仅有在转折期会出现细微的间距造成,其他环节直线模组和导轨中间全是有扭矩的相互配合;可以说,环状导轨不仅能够转弯,并且运作的刚度非常好,合适快速运用。
